5052铝合金_东莞市亿辰铝业有限公司

常见问题

5052铝合金

日期：2021-05-28 阅读：502

052属于Al-Mg系合金,使用范围广泛,特别是建筑业离不开此合金，是最有前途的合金。耐蚀性好，焊接性优良，冷加工性较好，并具有中等强度。

化学成份：

铝 Al ：余量

铜 Cu ：≤0.10

镁 Mg：2.2~2.8

锌 Zn：≤0.10

锰 Mn：≤0.10

铬 Cr：0.15～0.35

铁 Fe： ≤0.40

注：单个:≤0.05;合计:≤0.15

密度是2.72g/cm3

力学性能：

抗拉强度 σb (MPa)173～244

条件屈服强度 σ0.2 (MPa)≥70

注：管材室温纵向力学性能

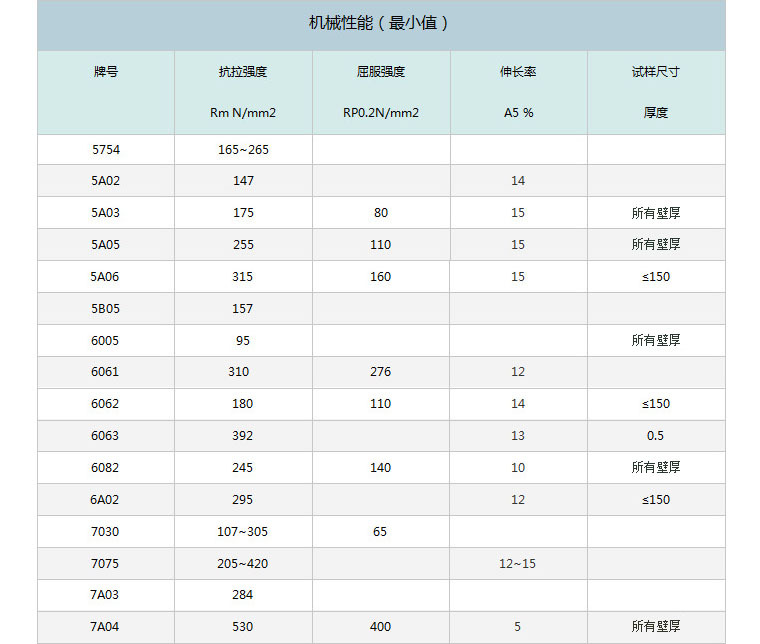

不同状态不同的性能

处理工艺

1)均匀化退火:加热440℃;保温12～14h;空冷。

2)快速退火:加热350～410℃;保温时间30～120min;空或水冷。

3)高温退火:加热350～420℃;成品厚度≥6mm或<6mm时,保温时间为2～10min或10～30min;空冷。

4)低温退火:加热250～300℃或150～180℃;保温时间为1～2h,空冷.
